Overview

기술 경쟁력

예스티는 반도체·디스플레이 전열장비의 독보적 원천기술을 바탕으로 차세대 공정을 위한 신규 장비를 개발합니다.
평택 R&D Center를 중심으로 열처리·정밀 환경제어·수전해(Water Electrolysis) 분야의 핵심 기술을 축적하며,
고객의 니즈에 맞는 안전하고 고효율의 솔루션을 끊임없이 연구합니다.

01

열처리 공정

원자층 단위 박막 증착(ALD)부터 고압 Anneal·산화까지, 차세대 반도체·디스플레이 공정을 위한 열처리 원천기술을 연구합니다.

02

정밀 환경제어

초저온 칠러와 습도·압력·진공 정밀 제어 기술로 공정 환경의 균일성과 안정성을 확보합니다.

03

수전해 · 그린수소

AEM 방식 수전해 시스템의 효율과 내구성을 높이고, 중소규모부터 MW급 대용량까지 스케일업 기술을 확보합니다.

Semiconductor R&D

HPO (Hi-Pox)

소자의 미세화가 심화됨에 따라 고온에서의 산화막 성장 및 Anneal 진행 시 발생하는 Pattern Collapse·Warpage 등의 부작용을 제어하기 위한 장비입니다.
낮은 공정온도에서도 동일한 효과를 얻기 위해, 고압에서 산화 및 Anneal을 진행합니다.

Wafer / Cassette — 300mm · Foup · Flat Zone >1000mm
공정 — Wet & Dry ox, Anneal
공정온도 / 압력 — 250℃ ~ 900℃ · Max 30bar
장점 — 고압에서의 Wet & Dry ox 가능 · Vacuum & Boat Rotation 기능 탑재
Clean — In-Situ HF Clean 및 DCE Clean 가능
제어 — 고압 ↔ 저압 동시 구현 가능 (Defect 제어에 장점)

01

02

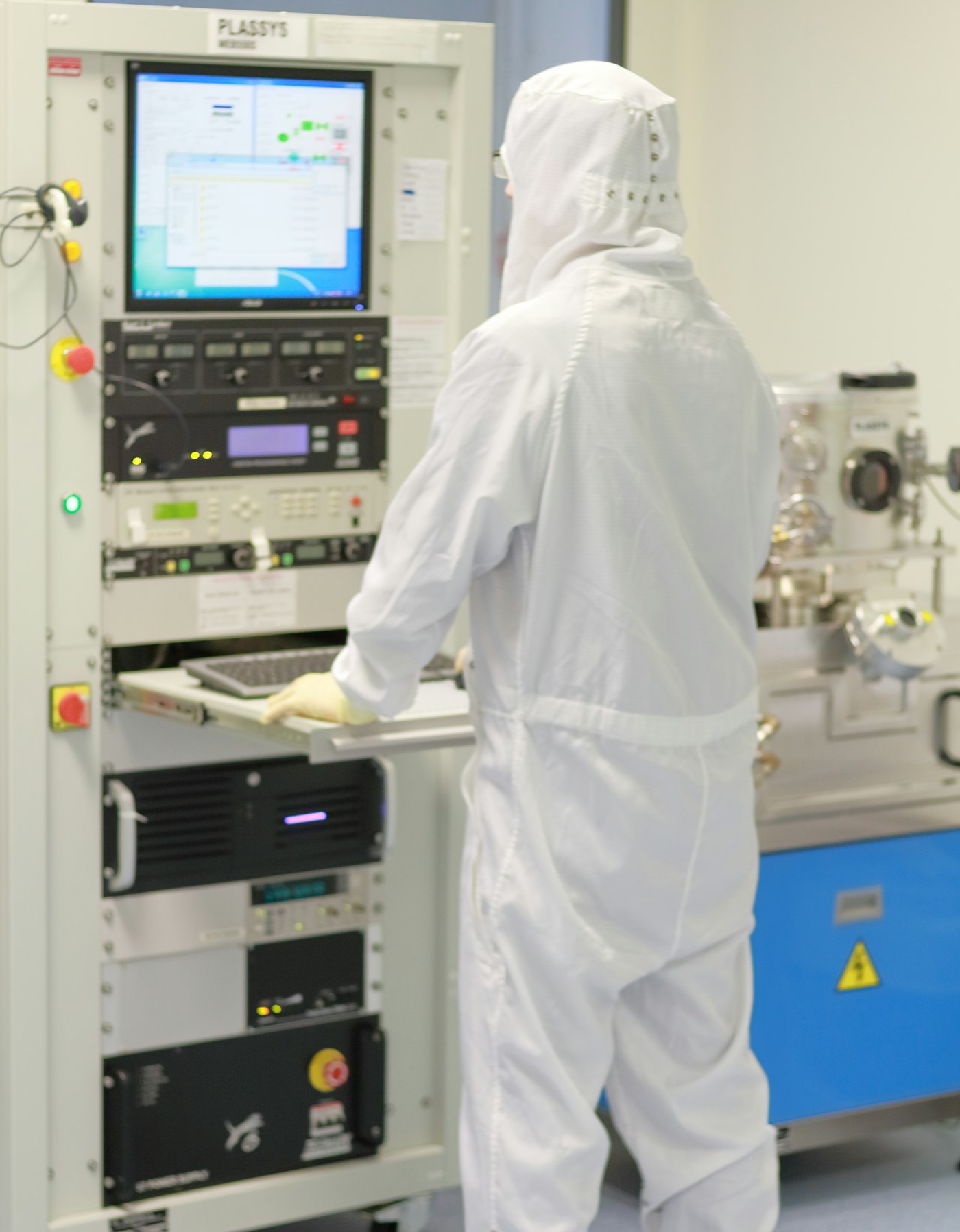

Semiconductor R&D

ALD Furnace 개발

온도·압력·유량·기화 장치의 정밀 제어를 통해 원자층 단위의 박막을 증착(ALD)하는 차세대 퍼니스를 개발하고 있습니다.
High-k 유전막 공정의 균일성과 안정성을 확보해 첨단 반도체 공정에 대응합니다.

대응 웨이퍼 — 12″(300mm) · FOUP, Flat Zone 500mm
공정 — High-k ALD (단일막·복합막·다성분계 유전막 증착)
공정온도 — 200 ~ 350℃ · Variable Pitch 6.6 ~ 10mm
공정 소재 — N2 · O3 · ZrO2 · HfO2 · H2O2 · TMA
이송/옵션 — WTR·FTR·FIMS·Loadport / Dry Pump·Plasma·O3 Generator·Scrubber

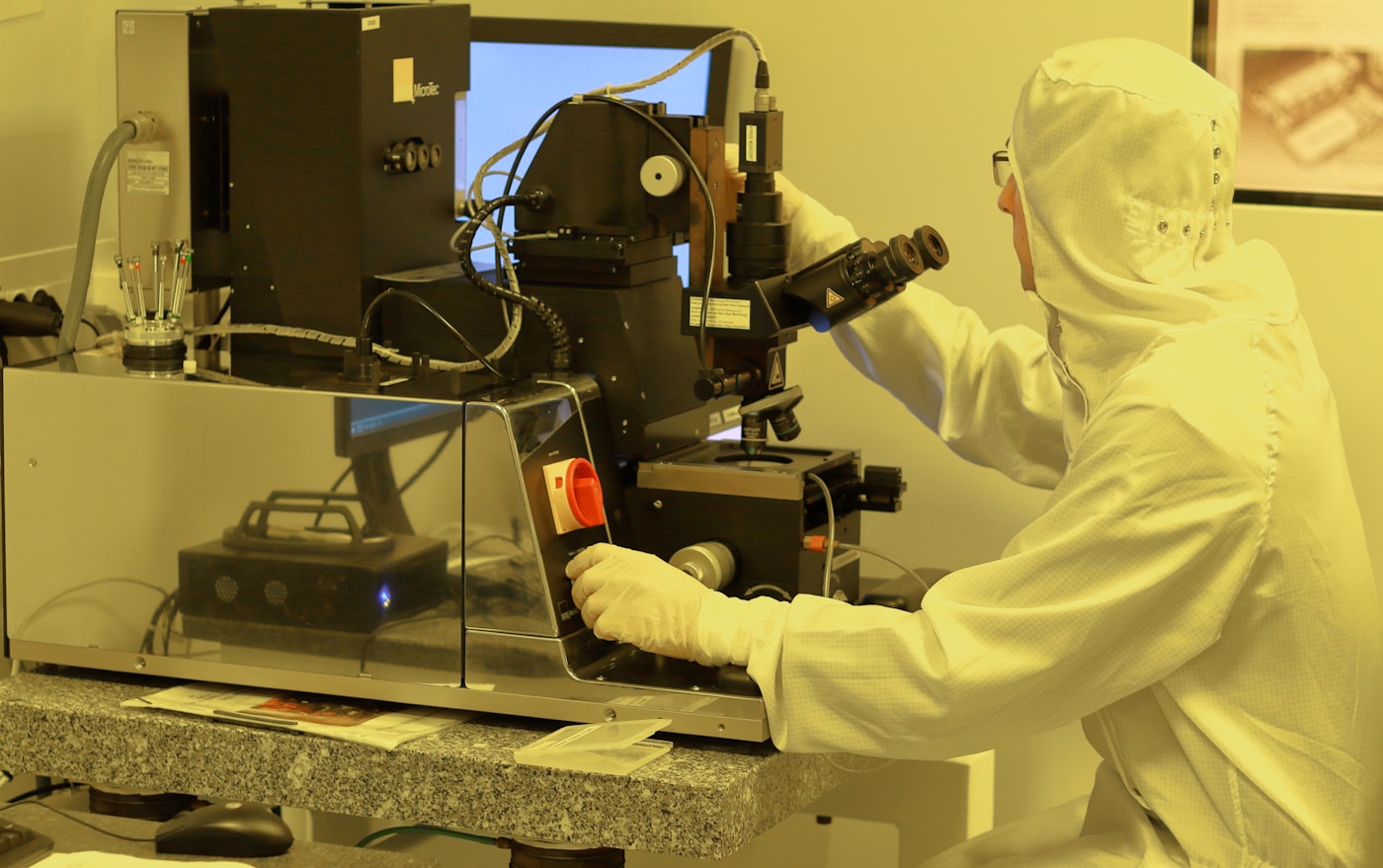

Display R&D

저진공 PCO

층간 절연 소재(CCL Film)가 도포된 기판에 대해 미세 기포를 제거하고 표면을 경화하는 공정 장비를 연구합니다.
VOID를 최소화하고 접착 강도를 높여 디스플레이 공정의 품질과 신뢰성을 향상시킵니다.

효과 — VOID 최소화 및 접착 강도 증대
Work Size — 510(W) × 515(D) × 0.1 ~ 2.5T
압력 — Max 10kg/㎠ (설계 12 · 수압테스트 13) · 균일도 ±0.1kg/㎠
온도 — Max 220℃ · 균일도 ±3℃ · 승온 4℃/min
진공 — 5Torr / 2min

03

04

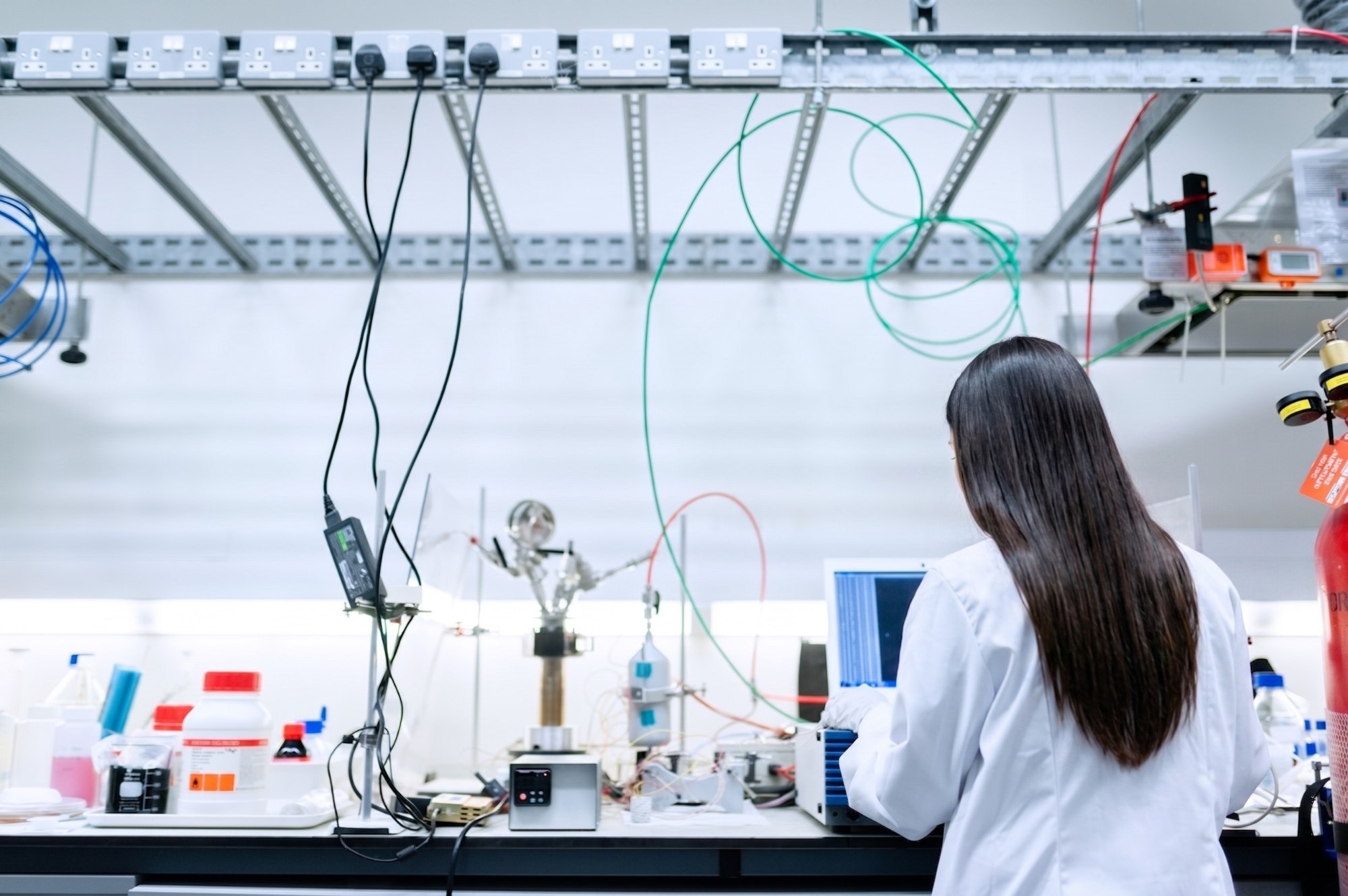

Green Hydrogen R&D

AEM 수전해 시스템

AEM(음이온 교환막) 방식 수전해 시스템의 효율과 내구성을 높이는 연구를 진행하며, 중소규모부터 MW급 대용량까지 스케일업 기술을 확보하고 있습니다.
재생에너지와 연계한 그린수소 생산으로 탄소중립을 준비합니다.

AEM Multicore (MW급) — 수소생산량 210 Nm³/h · 순도 99.9%(Dryer 사용 시 99.999%)
소비전력 — 1,008kW (4.8kWh/Nm³) · 운전압력 ~35bar · 중량 약 30t
기동 — 수초 이내(Hot) / 30분 이내(Cold)
AEM Cluster (중소규모) — 최대 30 Nm³/h · 소비전력 최대 180kW
Footprint — 2.44 × 6.06 × 2.59 m (20ft 컨테이너)

Innovation

끊임없는 기술 혁신으로
미래 공정의 표준을 만들어갑니다.
